Reproducen virtualmente la evolución arquitectónica del conjunto medieval del Palacio Real Mayor de Barcelona

+
Descargar

El trabajo ha permitido aclarar y visualizar cómo era el palacio y cómo se fueron absorbiendo los edificios contiguos, como la Plaça del Rei, el primitivo Palacio Episcopal o la capilla de Santa Ágata

+
Descargar

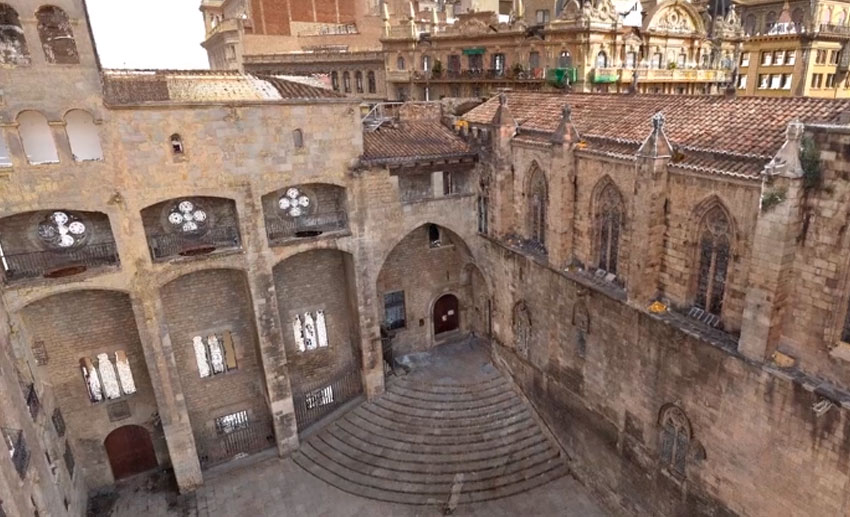

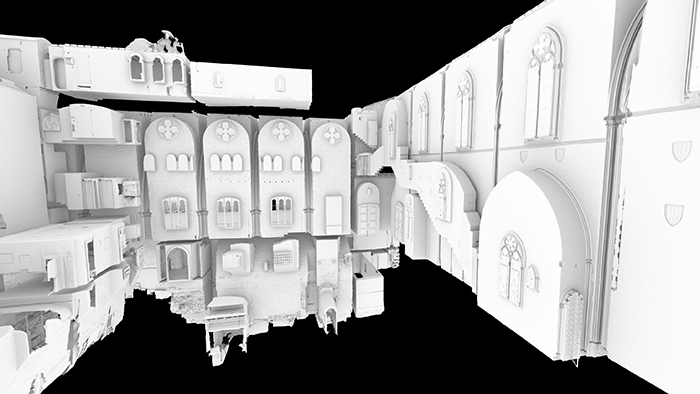

Fachada desde la Plaça del Rei

+
Descargar

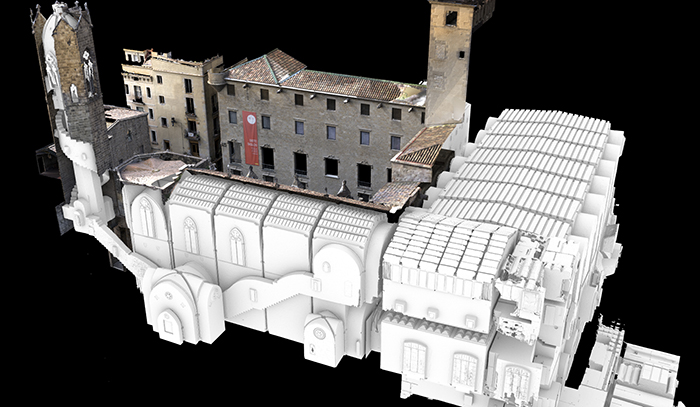

Modelo del Palacio Real Mayor y edificios adyacentes del conjunto medieval

+
Descargar

Capilla de Santa Ágata

Un referente tecnológico en visualización arquitectónica

El Laboratorio Virtual de Innovación Modelando la Arquitectura y la Ciudad (VIMAC), heredero del Laboratorio de Modelización Virtual de la Ciudad (LMVC) creado en 2000 a iniciativa del Centro de Política del Suelo (CPSV) y de la Escuela de Arquitectura de Barcelona, utiliza tecnología y metodologías avanzadas para llevar a cabo proyectos de innovación tecnológica en los ámbitos de la arquitectura, el patrimonio y el urbanismo.

En concreto, utiliza sistemas digitales de geoinformación, cartografía digital, escáner láser terrestre, estudios y fotogrametría, para elaborar mapas, planos, modelos 3D y aplicaciones interactivas.

El resultado final se consigue gracias al tratamiento de la información parametrizada georreferenciada, que permite determinar la localización de determinados elementos en un sistema de coordenadas y transformarlos en puntos de referencia concretos dentro de un sistema digital y, por tanto, susceptibles de ser tratados para una posterior visualización.

El VIMAC tiene una amplia experiencia en el desarrollo de documentación arquitectónica sobre edificios singulares y zonas urbanas históricas y en estudios urbanos y territoriales basados en el análisis de bases de datos georreferenciados (como mapas de localización de actividades o de caracterización social y residencial). Entre los proyectos más recientes, destaca el modelo arquitectónico de la fachada del Nacimiento de la Sagrada Familia en 3D.

El Laboratorio Virtual de Innovación Modelando la Arquitectura y la Ciudad (VIMAC) de la UPC ha realizado el escaneo láser y la planimetría del Palacio Real Mayor de Barcelona, un trabajo que ha permitido conocer y reproducir virtualmente, con alta precisión, la evolución arquitectónica del conjunto medieval durante los cinco siglos de apogeo de la ciudad como capital mediterránea, desvelando aspectos no conocidos anteriormente. El trabajo forma parte de la restitución histórica virtual que se proyecta en la exposición 'La metamorfosis medieval, siglos XIII-XV' prorrogada hasta el 5 de enero del 2020 en el Salón del Tinell del Museo de Historia de Barcelona (MUHBA), en la Plaza del Rey.

20/12/2019

El Laboratorio Virtual de Innovación Modelando la Arquitectura y la Ciudad (VIMAC) ha desarrollado el levantamiento en 3D del Palacio Real Mayor de Barcelona, de la capilla de Santa, de las bóvedas romanas y de otras partes de este emplazamiento, un modelo que ha permitido digitalizar y reproducir, con alta precisión, la evolución arquitectónica del conjunto medieval ubicado en la Plaza del Rey y que alojó la vida pública y privada de los condes de Barcelona y reyes de Aragón.

Los trabajos de este laboratorio de la Escuela de Arquitectura de Barcelona (ETSAB) de la Universitat Politècnica de Catalunya · BarcelonaTech (UPC) se han llevado a cabo con metodologías de captura avanzadas de escáner láser, fotogrametría y topografía.

Pilar Garcia-Almirall, directora del VIMAC, explica que lo que se ha conseguido es "resolver una de las problemáticas iniciales para llevar a cabo cualquier reproducción o simulación visual sobre la evolución del Palacio Real Mayor: la ausencia de planimetría suficientemente precisa de los restos estructurales y de las partes restantes en un conjunto patrimonial de grandes proporciones, con una vida evolutiva larga, compleja, y con diferentes intervenciones y restauraciones historicistas a lo largo del tiempo".

En este sentido afirma que "la aportación principal de este laboratorio ha sido el alzamiento de la nube de puntos con escáner láser terrestre y la elaboración de una nueva planimetría de planta, alzados y secciones para hacer una réplica exacta y rigurosa del edificio". Una tarea que ha permitido a los historiadores, arqueólogos y profesionales de la conservación del patrimonio confirmar, revisar o conocer por primera vez los aspectos constructivos y arquitectónicos del palacio condal, una estructura de tres naves, en una de las cuales está el Salón del Tinell. También ha permitido aclarar y visualizar como se fueron absorbiendo los edificios contiguos (como el primitivo Palacio Episcopal), como la capilla de Santa Ágata o la Plaza del Rey (porticada y cerrada con portones) y cómo se fue ampliando el emplazamiento para nuevos usos.



Para Juan Corso, coordinador técnico del VIMAC, la participación en el proyecto ha demostrado "como la metodología y tecnología utilizadas aportan un conocimiento más riguroso de los elementos arquitectónicos y, por tanto, las claves para preservar mejor el patrimonio en conjunto".

Unas técnicas y metodologías que, según Pilar Garcia-Almirall, "se pueden aplicar a otros conjuntos arquitectónicos o emplazamientos urbanísticos o arqueológicos y que también sirven", añade, "para reflexionar sobre nuevas técnicas de comunicación, y divulgación para dar a conocer, interpretar o hacer pedagogía sobre el patrimonio y la arquitectura".

Cinco siglos visualizados en ocho minutos
Los modelos desarrollados por VIMAC forman parte del trabajo previo de la producción 'Restitución histórica virtual. El Palacio Real Mayor de Barcelona, siglos XI-XV', que reproduce, esquemáticamente, en 8 minutos y de forma continuada, como fue ampliándose y modificándose durante cinco siglos el conjunto medieval de la Plaza del Rey. Se trata de una de las proyecciones fundamentales de la exposición. La metamorfosis medieval, siglos XIII-XV, inicialmente prevista hasta el 29 de septiembre, se ha prorrogado hasta el 05 de enero de 2020 en el Museo de Historia de Barcelona (MUHBA) de la Plaza del Rey.

Esta síntesis visual se convierte en un testimonio patrimonial único de un conjunto monumental y un ejemplo de trabajo interdisciplinar para el estudio y la conservación del patrimonio. La interpretación de la restitución histórica virtual se basa en el guion y la investigación histórica realizada por Ramon J. Pujades, director del MUHBA y del proyecto, junto con el historiador Reinald González.

El alzamiento del modelo evolutivo 3D en transparencia es obra del arquitecto e ingeniero Marc Viader y la creación en vídeo, de la productora New Division, basándose en el trabajo del VIMAC y de VECLUS, empresa especializada en la gestión del patrimonio, que ha hecho la lectura de paramentos (el análisis arqueológico de las estructuras bajo medievales y modernas que han sobrevivido).

Innovación al alcance del patrimonio histórico

El trabajo realizado en el Palacio Real Mayor se presentó el 12 de junio a responsables y profesionales de empresas e instituciones durante la ‘jornada sectorial Innovación y Futuro al alcance del Patrimonio Histórico', organizada por el Centro de Innovación y Tecnología (CIT UPC) y el MUHBA y durante la que varios grupos de la UPC presentaron las últimas tendencias tecnológicas, así como las tecnologías avanzadas de digitalización, que se pueden aplicar en los ámbitos de la arquitectura y de la difusión y el reconocimiento del patrimonio.
